Cuc i caixa d'engranatges de cuc

Name: Proveïdors de fabricants de caixes d'engranatges de cuc i cuc personalitzats a la Xina - Venda a l'engròs directa de fàbrica
Brand: Ruixin
SKU: 287385511

Enviar la consulta

Xateja ara

Introducció al producte

La caixa d'engranatges de cuc i cuc de doble plom destaca per una estructura compacta, que serveix com a alternativa-d'alt rendiment als-reductors planetaris de precisió en angle recte-reduint de manera efectiva la càrrega de costos associada a les aplicacions de caixes d'engranatges planetaris de precisió. El seu eix de cuc està equipat amb coixinets de rodets cònics d'alta -resistència importats, que li permeten suportar càrregues axials pesades i garanteixen un funcionament estable i fiable a llarg termini fins i tot en condicions de treball dures. Una força destacada rau en la seva precisió de sortida excepcional: tant la precisió de sortida com el joc es controlen dins d'un minut d'arc inferior o igual (menys o igual a 0,017 graus, amb una precisió de sortida de fins a 1 μm i una reacció de fins a 11 μm), complint els requisits de precisió més estrictes per a l'equip més estricte.

Característica de la caixa d'engranatges de cuc i cuc

Equip d'indexació de precisió:Ideal per a màquines eina CNC, línies de muntatge, màquines de tall, línies de transport i altres escenaris que exigeixen un moviment precís (com ara dispositius d'indexació i mecanismes de lectura). Ofereix un posicionament puntual, garantint una precisió operativa constant per als processos de producció crítics.

Moviment rotatiu d'alta-precisió:Minimitza significativament la vibració i el soroll causats per les fluctuacions de la càrrega o de la força de tall, redueix eficaçment l'impacte i el soroll durant la rotació cap endavant-enrere, mitiga el desgast excessiu de l'engranatge sinc induït per aquests factors i millora considerablement la velocitat de resposta de la sortida de l'engranatge sinc-assegurant un funcionament suau, eficient i de baix-desgast.

Velocitat-Indexació de precisió variable:Aborda específicament els reptes dels canvis de velocitat reduint l'impacte i el soroll associats a velocitats variables, alhora que redueix el desgast dels engranatges de cuc causat per les fluctuacions de velocitat. Això allarga la vida útil del producte i manté una precisió estable fins i tot en escenaris d'ajust de velocitat-dinàmic.

Té múltiples opcions de sortida:

Sortida buida amb disc retràctil per a una alta precisió i una fàcil integració.

Sortida sòlida (simple o doble eix).

Sortida de la ranura de la clau per a una fàcil instal·lació.

Sortida d'engranatges i cremallera.

paràmetre del producte(especificació)

Si necessiteu informació detallada sobre aquest o altres models, poseu-vos en contacte amb el nostre personal de vendes.
Línia directa:+86 18944738967 Correu electrònic:ruixinzidonghua@gmail.com ID de línia:@Miss Yuan

Paràmetre del producte:

Velocitat		3000 rpm			2000 rpm			1000 rpm			Fr	Fa
RDB	relació de velocitat "i"	S1	S5	η	S1	S5	η	S1	S5	η
45	14.5	45	75	0.85	52	82	0.81	58	90	0.75	5500	3800
	19.5	48	78	0.82	54	85	0.78	61	94	0.73
	25	49	80	0.78	56	88	0.76	62	95	0.71
	30	53	82	0.75	59	92	0.71	64	98	0.65
	40	49	80	0.72	55	86	0.69	58	91	0.6
	50	48	78	0.65	53	83	0.62	57	88	0.51
	60	49	79	0.6	54	85	0.55	58	89	0.5
50	5.2	55	80	0.86	68	95	0.82	75	112	0.8
	9.25	55	80	0.85	69	95	0.83	75	112	0.76
	19.5	52	76	0.82	67	89	0.8	75	108	0.73
	25	51	76	0.8	70	92	0.75	78	112	0.7
	35	60	86	0.65	65	100	0.67	78	115	0.68
	40	60	86	0.65	65	100	0.67	78	115	0.68
	50	56	82	0.64	63	95	0.6	72	112	0.58
	60	55	80	0.55	65	95	0.53	72	112	0.52
55	14.5	82	130	0.83	98	155	0.8	112	181	0.77	6800	4600
	19.5	86	135	0.82	102	160	0.79	117	190	0.76
	25	92	141	0.8	105	162	0.78	119	192	0.75
	30	95	145	0.77	112	168	0.76	126	195	0.74
	40	93	143	0.72	111	165	0.7	124	194	0.68
	50	93	142	0.66	108	158	0.63	120	189	0.6
	60	92	138	0.64	105	153	0.6	118	186	0.58
63	14.5	104	174	0.86	142	232	0.82	155	260	0.75	8500	8000
	19.5	100	168	0.82	132	220	0.77	146	251	0.73
	25	91	158	0.78	130	223	0.76	136	238	0.7
	30	115	185	0.75	150	245	0.7	168	276	0.65
	40	110	180	0.72	150	245	0.69	165	275	0.6
	50	102	170	0.65	132	223	0.62	146	250	0.52
	60	96	162	0.6	130	218	0.55	140	239	0.51
75	14.5	151	243	0.85	195	310	0.83	235	350	0.76	10000	10100
	19.5	160	250	0.82	210	320	0.8	234	348	0.73
	25	152	245	0.8	201	315	0.75	213	320	0.7
	30	168	260	0.65	230	345	0.67	258	360	0.68
	40	163	258	0.65	220	330	0.67	243	345	0.68
	50	150	243	0.64	210	322	0.6	225	320	0.58
	60	146	236	0.55	202	312	0.53	210	310	0.52
	80	128	220	0.5	192	300	0.5	205	300	0.48
90	14.5	272	390	0.83	368	540	0.8	420	590	0.77	15000	12000
	19.5	265	385	0.82	356	530	0.79	389	560	0.76
	25	250	380	0.8	341	525	0.78	365	545	0.758
	30	312	420	0.77	406	580	0.76	450	630	0.74
	40	275	385	0.72	358	550	0.7	410	605	0.68
	50	260	380	0.66	340	534	0.63	389	586	0.6
	60	225	350	0.64	318	526	0.6	350	568	0.58
	80	220	345	0.62	280	489	0.58	318	521	0.52

característica i aplicació del producte

El Worm And Worm Gear Box es pot utilitzar àmpliament en diversos camps industrials, com ara màquines de polir de precisió, servoeixos, equips d'automatització, línies de producció, robots de quart eix, etc.

detalls de producció

Sortida d'eix buit:

product-840-669

product-797-770

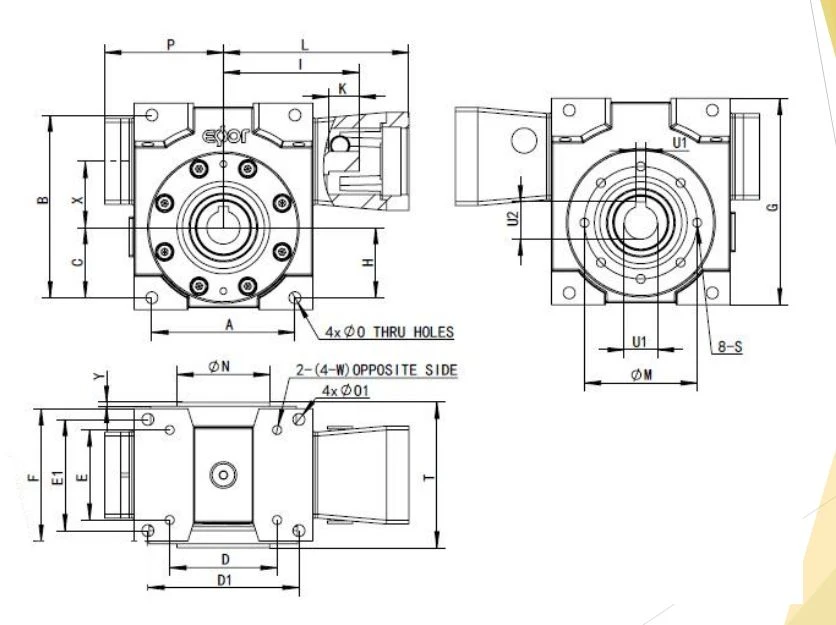

Sortida d'eix sòlid:

product-836-625

product-755-746

Sortida de la ranura de la clau del forat:

product-804-763

product-838-797

El següent és un tutorial d'instal·lació:
Fàcil d'instal·lar: s'adopta un acoblament de doble diafragma, que proporciona una major precisió i rigidesa de la brida del servomotor, fàcil de substituir.

easy to replace

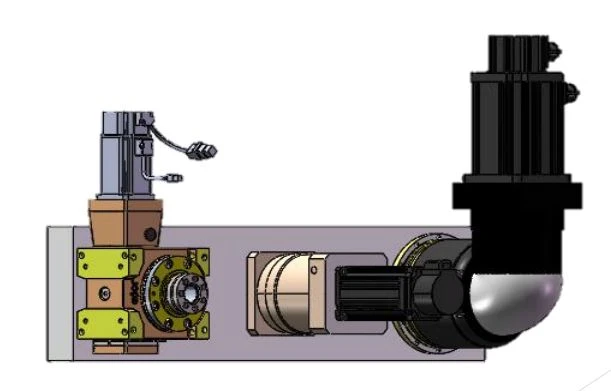

Posició d'instal·lació:

product-737-518

product-611-391

qualificació del producte

La caixa d'engranatges Worm And Worm Gear Box està feta d'aliatge d'alumini-d'alta resistència i es forma mitjançant la tecnologia de fosa a pressió. La seva rigidesa es millora mitjançant un tractament tèrmic especial, i té les característiques de pes lleuger i alta resistència. La superfície està tractada amb anti-corrosió per augmentar la resistència a la corrosió.

La nostra fàbrica se centra a produir productes industrials d'alta-qualitat amb alta precisió i rigidesa, i té molts anys d'experiència professional excel·lent en producció de qualitat i seguretat. Tots els nostres productes han estat certificats de seguretat.

High Precision Planetary Gearbox

La nostra empresa s'especialitza en sistemes de seguretat industrial, oferint una àmplia cartera de productes de seguretat amb una cobertura integral de models-tot això mantenint estàndards estrictes de qualitat de seguretat industrial. Amb anys de dedicació a la seguretat industrial en la producció, hem acumulat una profunda experiència en aquest camp.

La nostra missió permanent és oferir llocs de treball més segurs per als nostres clients. Alineat amb aquesta missió, tots els empleats de l'empresa s'esforcen per oferir als clients productes satisfactoris combinats amb serveis premium.

Esperem col·laborar amb clients per crear un entorn de producció industrial segur i forjar conjuntament un futur millor.
