Engranatge planetari helicoïdal
L'engranatge planetari helicoïdal té les següents característiques principals: Baix soroll per sota de 55 dB, Alta velocitat d'entrada fins a 5000 RPM, Parell més alt que la caixa de canvis planetària convencional, Baixa reacció amb una etapa en 1 minut d'arc i dues etapes amb 3 minuts d'arc, L'alta eficiència amb una etapa supera el 97% i les dues etapes superen el 95% de l'estabilitat d'acer que s'allotja. material --- no només endurir la superfície de l'engranatge, sinó endurir tot l'engranatge per assegurar la vida útil de l'engranatge i mantenir una alta precisió.
El reductor adopta un disseny d'engranatge helicoïdal i la seva relació de malla del perfil de la dent és més del doble que la d'una dent recta normal. Té les característiques de funcionament suau, baix soroll, parell de sortida elevat i baix joc.
L'engranatge planetari helicoïdal és una mena de reductor amb una àmplia versatilitat. L'engranatge interior adopta un procés d'extinció i mòlta de cementació d'acer d'aliatge amb baix carboni.
Les característiques bàsiques de l'engranatge planetari helicoïdal:
1. Transmissió d'engranatges helicoïdals, tractament de cementació i extinció, tractament de modificació del perfil de les dents. Assegureu-vos un funcionament estable i de baix soroll. La capacitat de càrrega és un 20% superior a la de les dents rectes.
2.L'eix de sortida integral està recolzat per coixinets als dos extrems de l'engranatge planetari per aconseguir una alta precisió i gran resistència.
3. L'espai lliure de retorn és petit i l'etapa única de precisió pot arribar als 3 minuts d'arc.
paràmetre del producte(especificació)
A continuació es mostren els paràmetres tècnics d'alguns models d'engranatge planetari helicoïdal. Si necessiteu informació detallada sobre aquest o altres models, poseu-vos en contacte amb el nostre personal de vendes.
Línia directa:+86 18944738967 Correu electrònic:ruixinzidonghua@gmail.com ID de línia:@Miss Yuan
|
INFORMACIÓ DE RENDIMENT DE LA CAIXA DE CAMBIAMENTS |
||||||
|
Especificacions |
unitat |
Etapa |
Ratio |
PET060 |
PET090 |
PET120 |
|
Inèrcia |
Kg. |
1 |
3 |
0.16 |
0.61 |
3.25 |
|
4 |
0.14 |
0.48 |
2.74 |
|||
|
5 |
0.13 |
0.47 |
2.71 |
|||
|
7 |
0.13 |
0.45 |
2.62 |
|||
|
10 |
0.13 |
0.44 |
2.57 |
|||
|
2 |
12 |
0.03 |
0.13 |
0.47 |
||
|
15 |
0.03 |
0.13 |
0.47 |
|||
|
20 |
0.03 |
0.13 |
0.47 |
|||
|
25 |
0.03 |
0.13 |
0.47 |
|||
|
30 |
0.03 |
0.13 |
0.47 |
|||
|
35 |
0.03 |
0.13 |
0.47 |
|||
|
40 |
0.03 |
0.13 |
0.47 |
|||
|
50 |
0.03 |
0.13 |
0.47 |
|||
|
70 |
0.03 |
0.13 |
0.47 |
|||
|
100 |
0.03 |
0.13 |
0.47 |
|||
|
INFORMACIÓ DE RENDIMENT DE LA CAIXA DE CAMBIAMENTS |
||||||
|
Especificacions |
unitat |
Etapa |
Ratio |
PEH060 |
PEH090 |
PEH115 |
|
Parell de sortida nominal |
N.m |
1 |
3 |
55 |
130 |
208 |
|
4 |
50 |
140 |
290 |
|||
|
5 |
60 |
160 |
330 |
|||
|
6 |
55 |
150 |
310 |
|||
|
7 |
50 |
140 |
300 |
|||
|
8 |
45 |
120 |
260 |
|||
|
10 |
40 |
100 |
230 |
|||
|
2 |
12 |
55 |
130 |
208 |
||
|
15 |
55 |
130 |
208 |
|||
|
20 |
50 |
140 |
290 |
|||
|
25 |
60 |
160 |
330 |
|||
|
30 |
55 |
130 |
208 |
|||
|
35 |
60 |
160 |
330 |
|||
|
40 |
50 |
140 |
290 |
|||
|
50 |
60 |
160 |
330 |
|||
|
60 |
55 |
150 |
310 |
|||
|
70 |
50 |
140 |
300 |
|||
|
80 |
45 |
120 |
260 |
|||
|
100 |
40 |
100 |
230 |
|||
|
Parell d'aturada d'emergència |
N.m |
1/2 |
3-100 |
3,0 vegades de parell de sortida nominal |
||
|
Velocitat nominal d'entrada |
rpm |
1/2 |
3-100 |
5000 |
4000 |
4000 |
|
Velocitat d'entrada màxima |
rpm |
1/2 |
3-100 |
10000 |
8000 |
8000 |
|
Reacció |
arcmin |
1 |
3-10 |
Menor o igual a 8 |
Menor o igual a 8 |
Menor o igual a 8 |
|
2 |
12-100 |
Menor o igual a 10 |
Menor o igual a 10 |
Menor o igual a 10 |
||
|
Rigidesa torsional |
Nm/arcmin |
1/2 |
3-100 |
7 |
14 |
25 |
|
Càrrega radial màxima F2rb² |
N |
1/2 |
3-100 |
1530 |
3250 |
6700 |
|
Càrrega axial màxima F281b² |
N |
1/2 |
3-100 |
630 |
1300 |
3000 |
|
Càrrega axial màxima F282b² |
N |
1/2 |
3-100 |
765 |
1625 |
3350 |
|
Temp. de funcionament |
grau |
1/2 |
3-100 |
-10 graus -+90 graus |
||
|
Vida útil |
h |
1/2 |
3-100 |
20000 (10000/operació contínua) |
||
|
Eficiència |
% |
1 |
3-10 |
Superior o igual al 97% |
||
|
2 |
12-100 |
Superior o igual al 94% |
||||
|
Pes |
kg |
1 |
3-10 |
1.3 |
3.7 |
7.8 |
|
2 |
12-100 |
1.9 |
4.1 |
9 |
||
|
Posició de muntatge |
- |
1/2 |
3-100 |
Qualsevol direcció |
||
|
Nivell de soroll |
dB |
1/2 |
3-100 |
Menor o igual a 58 |
Menor o igual a 60 |
Menor o igual a 63 |
|
Classe de protecció |
- |
1/2 |
3-100 |
Ip65 |
||
|
Lubricació |
- |
1/2 |
3-100 |
Lubricant sintètic |
||
característica i aplicació del producte
Adequat per a servomotors i motors pas a pas fabricats pels principals fabricants, com Delta, Panasonic, An Chuan, Xinjie, Fuji, Mitsubishi, Siemens, Schneider Omron, fAnnuo, les marques nacionals de Kobe, etc.
1.Aeroespacial, indústria militar.
2.Healthcare, indústria de la tecnologia de la informació electrònica.
3.Robots industrials, automatització de la producció, indústria de fabricació de màquines-eina CNC.
4.Fabricació d'automòbils, tèxtil, impressió, alimentació, metal·lúrgia.
5.Enginyeria de protecció del medi ambient, emmagatzematge i logística i altres indústries.
detalls de producció

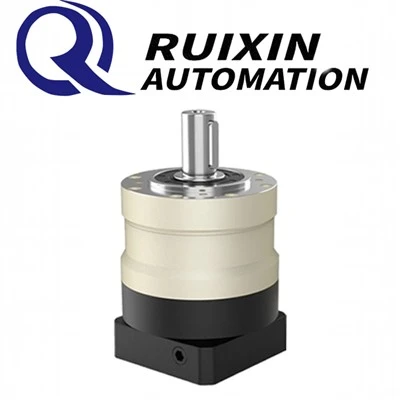

A continuació es mostren els detalls de l'aparença del tipus de caixa de canvis de reducció helicoïdal PEH060/PEH090/PEH115.
qualificació del producte
La caixa d'engranatges de reducció helicoïdal utilitza acer d'alta-densitat com a matèria primera, la qual cosa la fa apta per a aplicacions industrials-de gran intensitat.
La nostra fàbrica se centra a produir productes industrials d'alta-qualitat amb alta precisió i rigidesa, i té molts anys d'experiència professional excel·lent en producció de qualitat i seguretat. Tots els nostres productes han estat certificats de seguretat.
lliurament, enviament i servei
El nostre equip controla estrictament el servei i la qualitat dels productes, amb l'objectiu més important de proporcionar als clients tranquil·litat a l'hora d'utilitzar-los. Ens comprometem a oferir un lloc de treball més segur per a cada usuari. Ens esforcem per la supervivència mitjançant la qualitat, el desenvolupament mitjançant la integritat i l'eficiència mitjançant el servei.
Si necessiteu informació detallada sobre aquest o altres models, poseu-vos en contacte amb nosaltres!
Línia directa:+86 18944738967 Correu electrònic:ruixinzidonghua@gmail.com ID de línia:@Miss Yuan
PMF
P: Com puc personalitzar un producte?
R: Podeu posar-vos en contacte amb nosaltres i proporcionar els vostres requisits juntament amb qualsevol dibuix. El nostre equip et recomanarà el producte més adequat per a tu o el personalitzarà en funció de les teves especificacions.
P: Com triar un motor adequat?
R: Si teniu imatges o dibuixos del motor d'engranatges per mostrar-nos, o ens expliqueu especificacions detallades com la tensió, la velocitat, el parell, la mida del motor, el model de funcionament del motor, la vida útil i el nivell de soroll necessaris, etc. No dubteu a fer-nos-ho saber, us podem suggerir un motor adequat segons la vostra sol·licitud.
Si teniu cap pregunta sobre els nostres productes, poseu-vos en contacte amb nosaltres!
Línia directa:+86 18944738967 Correu electrònic:ruixinzidonghua@gmail.com ID de línia:@Miss Yuan
